音声機器用 単4電池×2本 ACアダプター化セット [TAN4X2-6VACADAPTOR-SET]

型番:TAN4X2-6VACADAPTOR-SET

電池式の機器の電池交換が面倒だと思った事はありませんか?
今回は、お客様からのご要望で受話音量増幅器用にセットを用意しました。

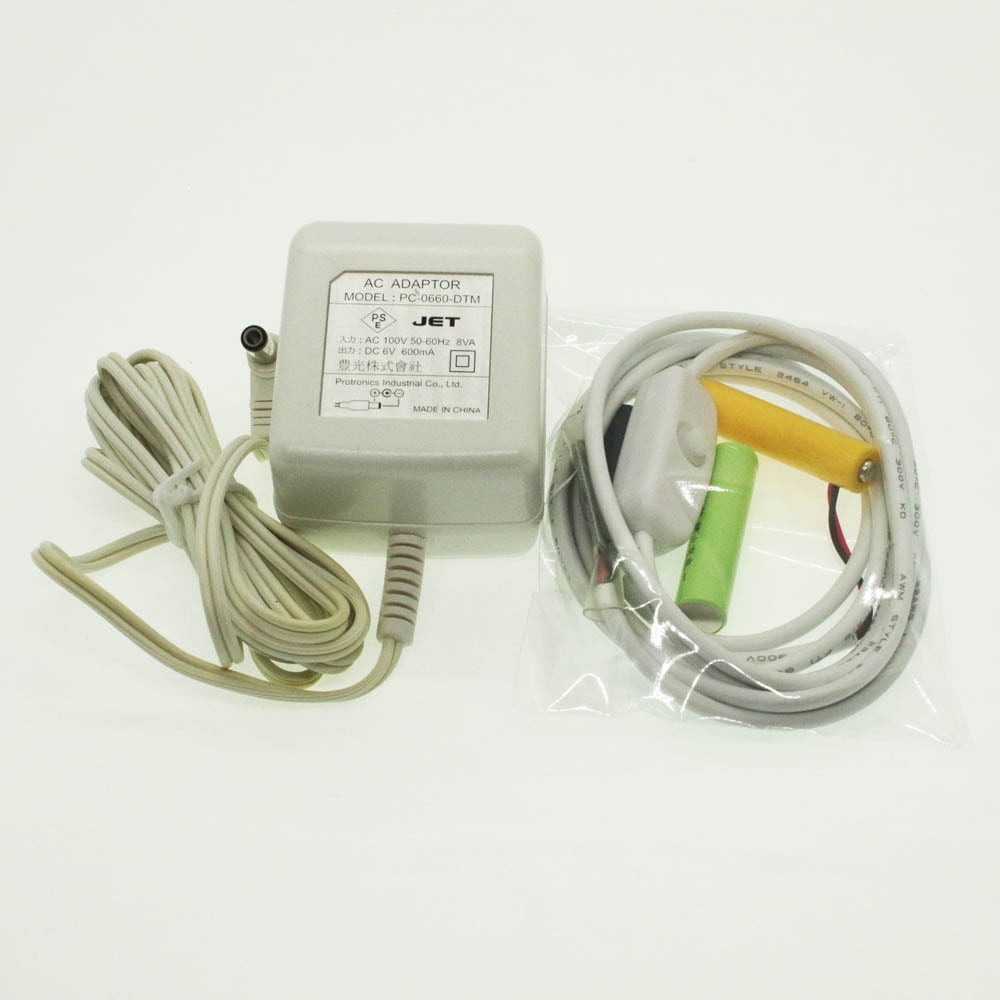

6VACアダプター(トランスタイプ センターマイナス)→3V変換ユニット(レギュレーター)→単4乾電池アダプターの構成。
レギュレーターは、構造が簡単な代わりに結構発熱します。
消費電流が小さい機器であれば発熱量は気にするほどではありません。
電流が不明な場合は、購入前に一度お問い合わせください。

これで、電池の交換なしに機器に外部から電源を供給し続けることができるようになります。
今回の製品はアルカリ電池で連続50時間の記載がありました。
下記のページを参考にすると、単4アルカリ乾電池で20mAで55時間と書いてあるので、
おおよそ20mAだろうということになります。
これくらいだと、発熱はほぼ無いといって良いので、そのままレギュレーターで連続使用可能と判断します。それ以外の場合は各自でご確認ください。
https://jpn.faq.panasonic.com/app/answers/detail/a_id/29060/~/%5B%EF%BD%B1%EF%BE%99%EF%BD%B6%EF%BE%98%EF%BD%A5%EF%BE%8F%EF%BE%9D%EF%BD%B6%EF%BE%9E%EF%BE%9D%5D-%E4%B9%BE%E9%9B%BB%E6%B1%A0%E3%81%AE%E9%9B%BB%E6%B1%A0%E5%AE%B9%E9%87%8F%E3%81%AF%E3%81%A9%E3%82%8C%E4%BD%8D%EF%BC%9F-pz29060

ケーブル:AWG22 2芯 1.5m 白色
 DCジャック 5.5-2.5mm(マル信無線電機製 MJ-078Nまたは相当品)
 DCジャックから3V変換ユニット(レギュレーター)まで約20cm
 3V変換ユニット(レギュレーター)から単4乾電池アダプターまで約1.8m
 中間スイッチ付き
 センターマイナス配線
単4ダミー電池 1個

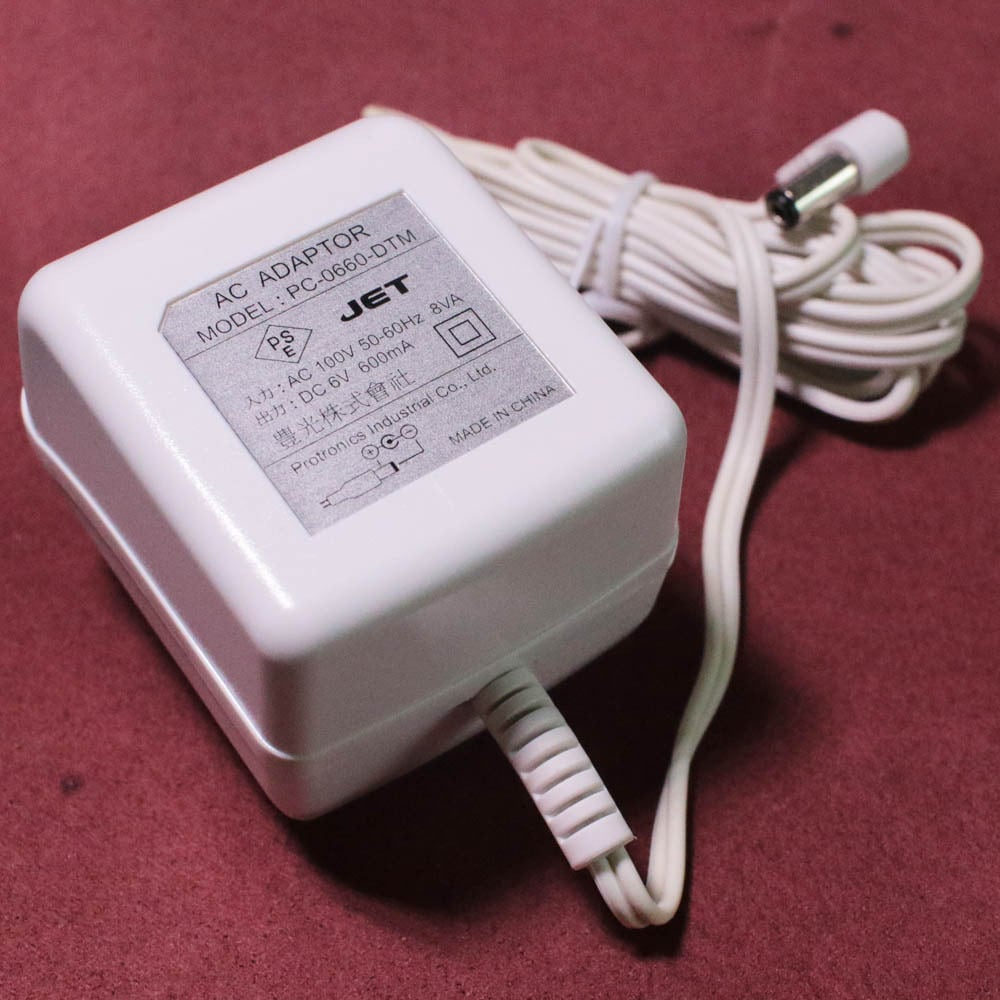

ACアダプター 6V 600mA(豊光 BS-967) センターマイナス

レギュレーターは800mAタイプのため、消費電流の大きい物には使わないでください。
レギュレーター:TI製 TLV1117LV30DCYR 使用
電流が多くなるとレギュレーター部分が発熱し正常に動作しない場合があります。
乾電池を使う機器の場合はそれほど消費電流は大きくないのが一般的です。
他の用途に使用する場合は、十分に仕様を検討のうえご使用ください。
特に、複数使用する場合は事前に使用する環境にて十分動作検証を行ってください。
なお、全ての製品に使えることを保障するものではありません。
