単4電池形2本用USBケーブル2m [AAABAT-USB030V]

型番:AAABAT-USB030V-2m-SET

電池式の機器の電池交換が面倒だと思った事はありませんか?
今回は、お客様からのご要望で3V用の単4電池形USB接続ケーブルを作ってみました。
USBプラグ→3V変換ユニット(レギュレーター)→単4乾電池アダプターの構成。
USBは5Vですので、そのまま電源供給することはできません。
DC/DCコンバータもしくは今回のレギュレーターを使います。
レギュレーターは、構造が簡単な代わりに結構発熱します。
消費電流が小さい機器であれば発熱量は気にするほどではありません。
パソコンやタブレットのUSBから電源を取ることができますが、ポートの電流制限がかかる事があります。電流が不明な場合は、電源供給型のUSBハブやコンセントタイプのUSBアダプターを使うことをおすすめします。
これで、電池の交換なしに機器に外部から電源を供給し続けることができるようになります。

製作記事はこちら。
https://u-nit.net/?p=110

ケーブル:ロボットケーブル AWG26 2芯 2m
 USBプラグから3V変換ユニット(レギュレーター)まで約20cm
 3V変換ユニット(レギュレーター)から単4乾電池アダプターまで約1.8m

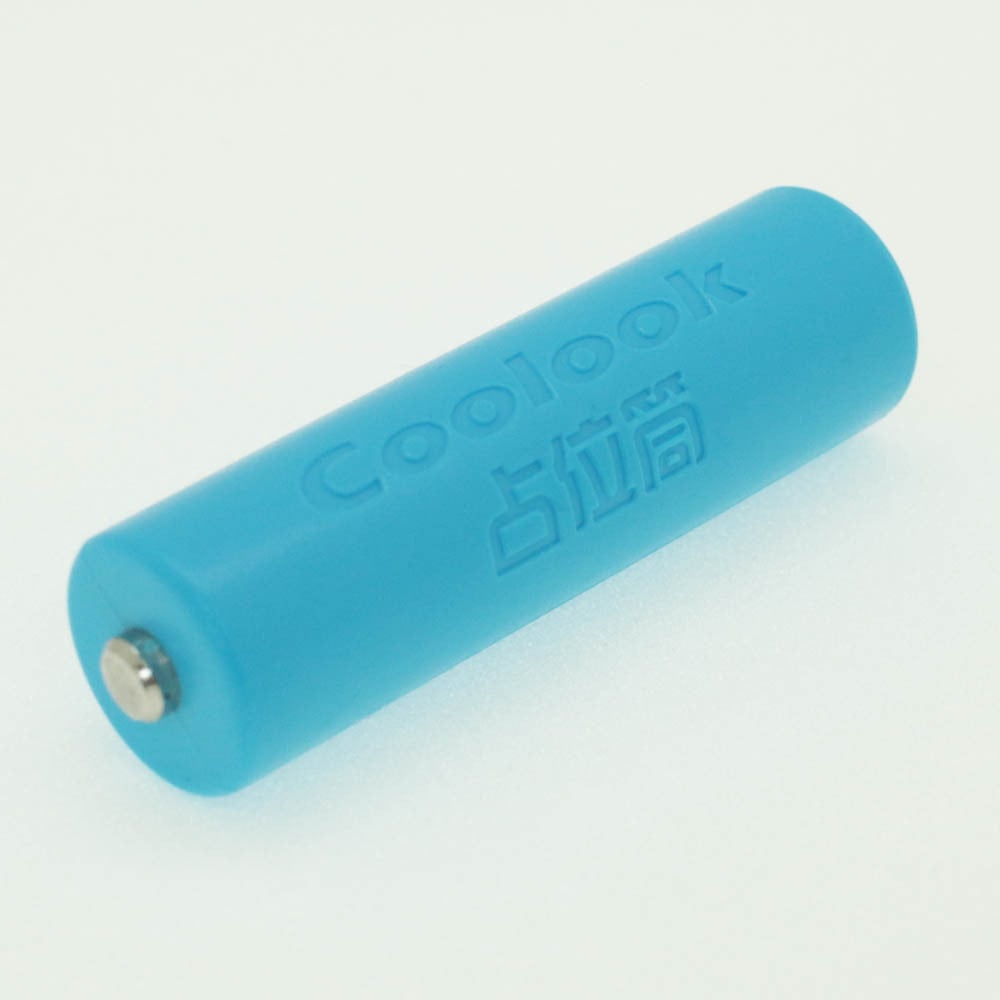

 単4ダミー電池 1個
レギュレーターは800mAタイプのため、消費電流の大きい物には使わないでください。
レギュレーター:TI製 TLV1117LV30DCYR 使用
電流が多くなるとレギュレーター部分が発熱し正常に動作しない場合があります。
乾電池を使う機器の場合はそれほど消費電流は大きくないのが一般的です。
他の用途に使用する場合は、十分に仕様を検討のうえご使用ください。
特に、複数使用する場合は事前に使用する環境にて十分動作検証を行ってください。
なお、全ての製品に使えることを保障するものではありません。

SOLD OUT

¥ 2,000

こちらの商品は完売いたしました。再入荷などについてこちらよりお問い合わせください。

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

送料について

この商品の配送方法は下記のとおりです。
  • レターパックライト

    A4サイズ 厚さ3cm・重さ4kg以内
    郵便受けに投函

    全国一律 ¥ 370
